Adaptateurs, Avant 200 série 1 çè série 2

L’accrohage et les raccords hydrauliques des accessoires d’Avant 200 série 1 (fabriqué en 2004-2015) ne sont pas les mêmes que celles d’Avant 200 série 2 (2016-) qui est équipée d’accrochage standard Avant (même que sur séries 300-800, e et R) et de multiconnecteur pour les flexibles hydrauliques.

Il y a différents adaptateurs disponibles pour monter les accessoires de 200 série 1 sur 200 série 2, ou bien à l’envers : monter les accessoires avec accrochage Avant standard sur 200 série 1 :

Cas 1 : Montage des accessoires avec accrochage standard Avant sur 200 série 1 (Avant 216/218/220). Trois adaptateurs sont disponibles :
1) Platine d’accroche 200 série 1, à souder A46529
2) Adaptateur réf. A33126, est fixé avec boulons sur l’accessoire avec accrochage Avant standard. L’accrochage de la 200 série 1 est soudé sur le côté envers de l’adaptateur. L’adaptateur est gris.

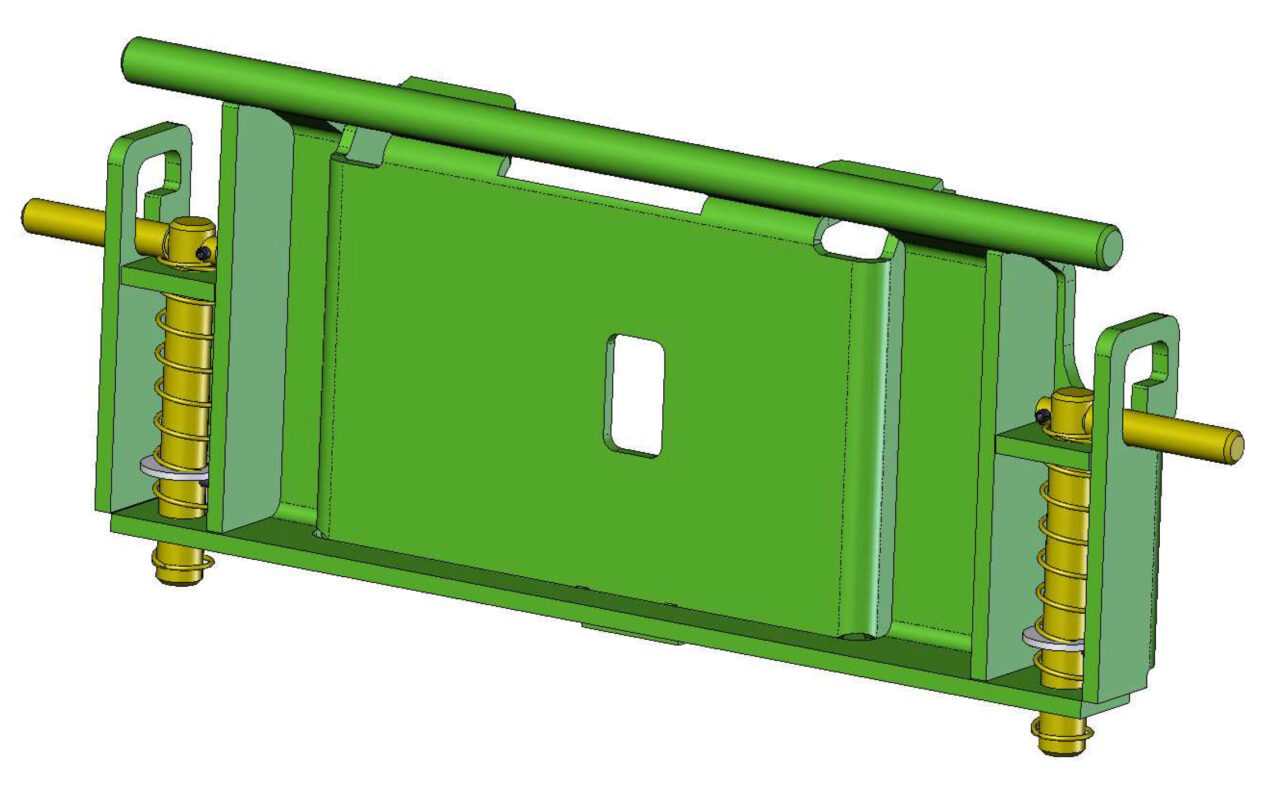

3) Adaptateur réf. A36826 : monte sur l’accessoire comme la platine d’accrochage du chargeur. L’accrochage de la 200 série 1 est soudé sur le côté envers de l’adaptateur. L’adaptateur est vert.

Pour les flexibles hydrauliques de l’accessoire un kit de raccords rapides type “flat face” (réf. A416760) de 200 série 1 est nécessaire. Le kit consiste en raccords rapides (3 pc), les bouchons de protection, les joints d’étanchéité et le support des flexibles dans l’accessoire.

Cas 2 : Montage des accessoires avec accrochage de 200 série 1 sur 200 série 2 (Avant 220/225). Deux adaptateurs sont disponibles :
1) Adaptateur réf. A36825, est fixé avec boulons sur l’accessoire avec accrochage de 200 série 1. L’accrochage standard Avant est soudé sur le côté envers de l’adaptateur. L’adaptateur est gris.
2) Adaptateur réf. A35590: monte sur l’accessoire comme la platine d’accrochage de 200 série 1. L’accrochage standard Avant est soudé sur le côté envers de l’adaptateur. L’adaptateur est vert.
3) Adaptateur réf. A419705, monte sur le multiconnecteur du chargeur et est équipé de raccords rapides type “flat face” de 200 série 1.
4) Kit rallonges de flexible hydraulique (3 pc, l=800 mm) pour flexibles de l’accessoire, réf. A412129. Le kit est destiné surtout aux accessoires de 200 série 1 qui nécessitent des flexibles plus longues quand ils sont montés sur 200 série 2 : godet à basculement, bras rétro, pince à bois, tarière, tondeuse, tondeuse avec bac de ramassage, fourche crocodile par exemple.
