Adapters for mounting of 200 series 1 attachments on 200 series 2, and vice versa

Vuosina 2003–2015 valmistetun Avant 200 -sarjan (Avant 216/218/220) työlaitekiinnitys ja hydrauliikkaletkujen pikaliittimet ovat erilaisia kuin uuden 200-sarjan (Avant 220/225), joka tuli markkinoille tammikuussa 2016 ja jossa on sama standardimallinen työlaitekiinnitys ja hydrauliikan sarjapikaliitin kuin isommissa Avanteissa. Jos uudessa 200-sarjassa halutaan käyttää vanhan mallin työlaitteita – ja päinvastoin – on se mahdollista erilaisten adapterilevyjen avulla.

TAPAUS 1: Vanhan 200-sarjan (216/218/220) kuormaajassa halutaan käyttää standardimallisella Avant-kiinnityksellä varustettuja työlaitteita. Saatavana on kaksi adapteria:

1. Adapteri A33126, joka kiinnitetään pulteilla standardimallisella Avant-kiinnityksellä varustettuun työlaitteeseen (adapteri on harmaa).

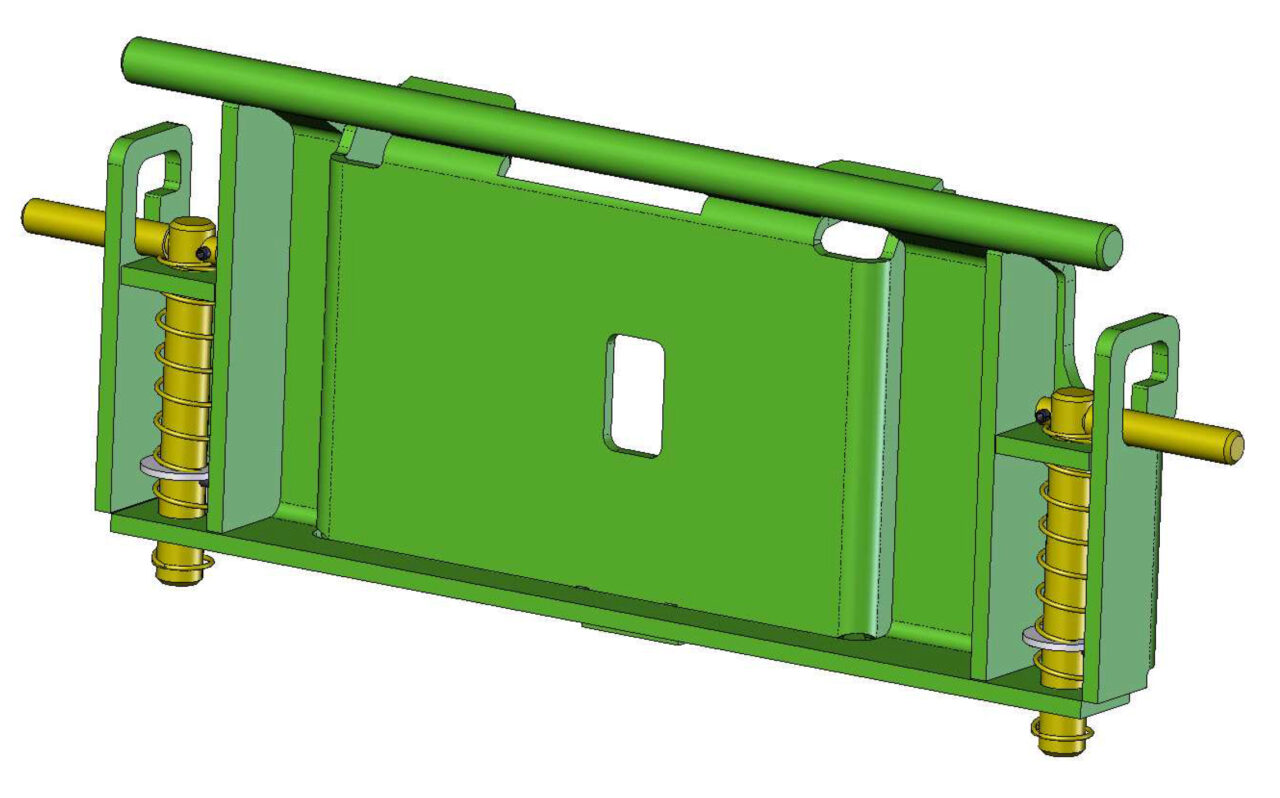

2. Adapteri A36826, joka kytkeytyy työlaitteeseen pikalukituksella kuten kuormaajan pikakiinnityslevy. Vanhan 200-sarjan työlaitekiinnitys on hitsattu adapterin toiselle puolelle (adapteri on vihreä). Tämä pikakiinnityksellä varustettu adapteri on kätevä varsinkin silloin, kun standardimallisella Avant-kiinnityksellä varustettuja työlaitteita on useita, eikä niihin kaikkiin haluta asentaa adapteria A33126 – tai kun työlaitteita pitää vaihtaa usein.

Työlaitteen hydrauliikkaletkuihin tarvitaan flat face -pikaliitinsarja (A416760). Se sisältää pikaliittimet (3 kpl), niiden suojahatut, tiivisterenkaat sekä pikaliitinten/letkujen telineen, joka kiinnitetään työlaitteeseen.

TAPAUS 2: Uuden 200-sarjan (220/225) kuormaajassa halutaan käyttää vanhan 200-sarjan kiinnityksellä varustettuja työlaitteita. Saatavana on kaksi adapteria:

1. Adapteri A36825, joka kiinnitetään pulteilla vanhan 200-sarjan kiinnityksellä varustettuun työlaitteeseen (adapteri on harmaa).

2. Adapteri A35590, joka kytkeytyy työlaitteeseen pikalukituksella kuten vanhan 200-sarjan kuormaajan pikakiinnityslevy. Standardimallinen Avant-työlaitekiinnitys on hitsattu adapterin toiselle puolelle (adapteri on vihreä). Tämä pikakiinnityksellä varustettu adapteri on kätevä varsinkin silloin, kun työlaitteita on useita, eikä niihin kaikkiin haluta asentaa adapteria A36825 – tai kun työlaitetta pitää vaihtaa usein.

Hydrauliikkaletkujen pikaliitinadapteri A419705 kytketään kuormaajan sarjapikaliittimeen. Siinä on vanhan 200-sarjan työlaitteeseen sopivat flat face -pikaliittimet.

Jatkoletkusarja (3 kpl, L = 800 mm) työlaitteen letkuihin (A412129) on tarkoitettu lähinnä vanhan 200-sarjan työlaitteille, joihin tarvitaan pidemmät hydrauliikkaletkut, kun ne asennetaan uuteen 200-sarjaan: esim. kärkikippaava kauha, minikaivuri, puukahmari, maapora, ruohonleikkuri, keräävä ruohonleikkuri, yleispihti.

Adapterilevy, hitsattava A46529: 200-sarjan (2003–2015) työlaitekiinnityksellä
