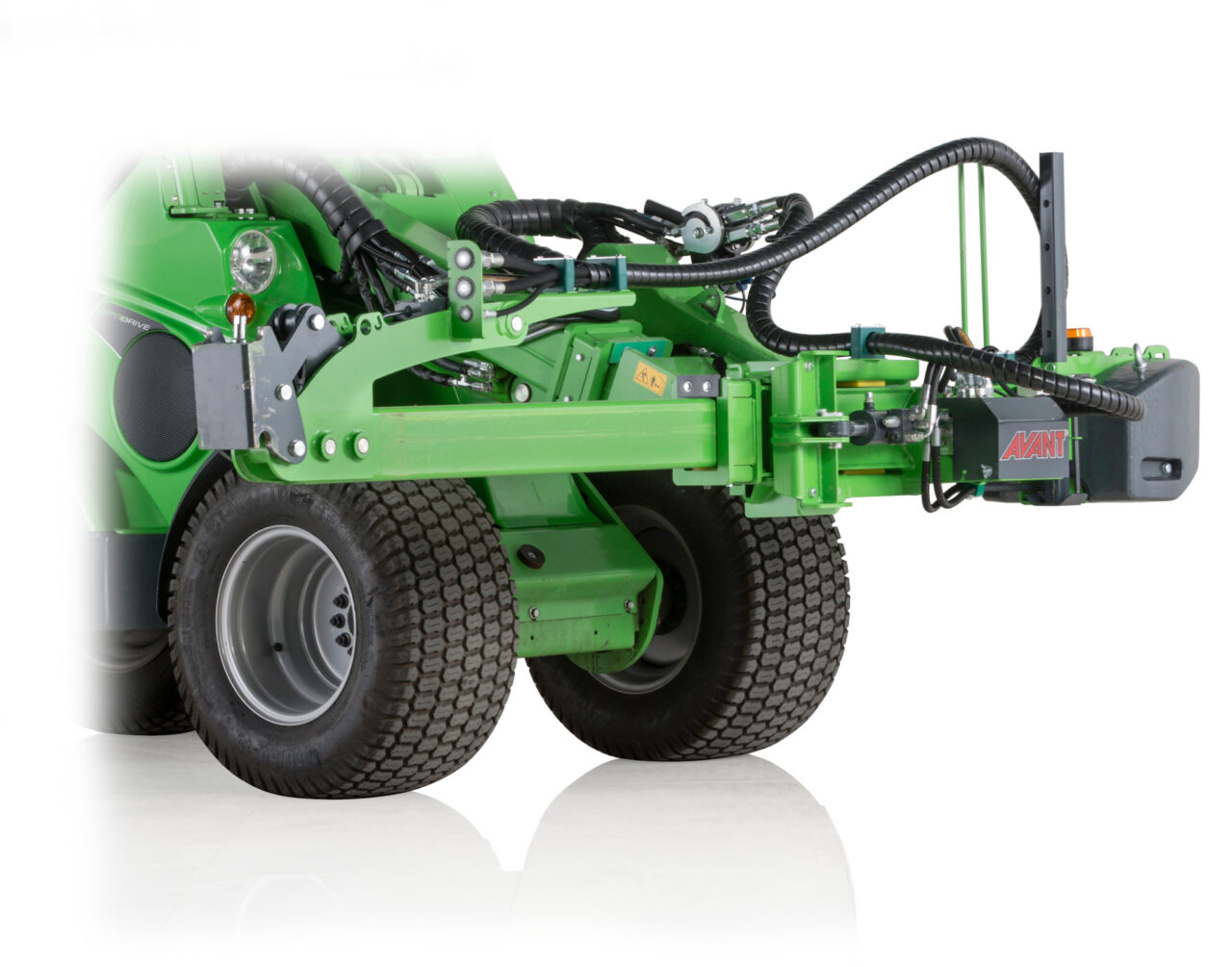

S30 HYDRAULIC SIDE ARM

De hydraulische zij-arm met S30-snelkoppelsysteem kan worden uitgerust met toebehoren door middel van de bijbehorende S30-snelkoppelbeugel. De zij-arm is uitgerust met een rechte telescopische arm en een kantelbare jib-arm. De telescopische arm strekt zich max. 1,0 m hydraulisch zijdelings uit en de beweging van de giekarm gaat max. 45 ° naar beneden en 90 ° naar boven vanuit horizontale positie.

De zij-arm is uitgerust met een hydraulisch ontgrendelmechanisme en de hydraulische druk kan gemeten en aangepast worden. Het toebehoren dat op de zij-arm is gemonteerd, zal naar achteren gaan wanneer het een obstakel raakt. De zij-arm keert terug naar de normale positie zodra het toebehoren naar beneden is gekanteld. De Avant 180 kg zijgewichtenset A49063 is optioneel beschikbaar. Het is noodzakelijk met zwaardere aanbouwdelen zoals de A36505 S30 klepelmaaier 1200 mm.

  • Hydraulische slangen van het toebehoren zijn verbonden met
    de zij-arm via vlakkoppelingen
  • Snelheden van telescoop en giekarm zijn instelbaar
  • De jibarm zweeft hydraulisch naar boven, maar niet naar beneden. Tijdens het werken wordt het toebehoren automatisch naar omhoog gestuwd bij het raken van een obstakel.
  • Multiconnector voor het aansluiten van de hydraulische slangen van op toebehoren met S30-koppeling is optioneel verkrijgbaar (het toebehoren met S30-koppeling moet ook voorzien zijn van een bijbehorende multiconnector)

TECHNISCHE INFO

MAX. GEWICHT TOEBEHOREN 500 kg
TELESCOPISCHE REIKWIJDTE ZIJKANT max. 1000 mm
MAX BREEDTE 1870-2580 mm
JIB ARM BEWEGING 135° (45° down and 90° up from horizontal position)
GEWICHT 250 kg
PRODUCT NR. A424552

OPTIE

Multiconnector A441730
180 kg kit zijgewichten A49063



De optie Opticontrol® is vereist op deze kniklader (vereist eveneens een joystick met 6 of 8 functies op de kniklader).

COMPATIBELE MODELLEN

Zeer compatibel
Compatibel
Niet compatibel
Model
220
225
225LPG
313S
320S
420 & 423
520
523
525LPG
528
530
R20
R28
R35
630
635
640
735
745
750
755i
760i
850
860i
e513
e527
